臨界膠束濃度（Critical Micelle Concentration, CMC）是表面活性劑物理化學(xué)性質(zhì)的核心參數(shù)，它標(biāo)志著溶液中表面活性劑分子開始自組裝形成膠束的臨界點。準(zhǔn)確測定CMC對于理解表面活性劑的界面行為、優(yōu)化其在洗滌、制藥、化妝品及納米材料合成等領(lǐng)域的應(yīng)用至關(guān)重要。傳統(tǒng)的CMC測定方法包括表面張力法、電導(dǎo)率法和熒光探針法等。近年來，動態(tài)光散射法（Dynamic Light Scattering, DLS） 作為一種非侵入、高靈敏度的納米顆粒表征技術(shù)，已被證明是測定CMC，尤其是對低濃度、透明體系及復(fù)雜嵌段共聚物體系的有效工具。本文將深入探討DLS測定CMC的原理、實驗方法、優(yōu)勢與局限，并簡要介紹作為經(jīng)典對比方法的表面張力法中，芬蘭Kibron表面張力儀的技術(shù)優(yōu)勢。

一、DLS測定CMC的基本原理

動態(tài)光散射法的核心是測量溶液中納米顆粒因布朗運動而引起的散射光強度隨時間波動。通過分析這些波動的自相關(guān)函數(shù)，可以計算出顆粒的擴散系數(shù)，進而利用斯托克斯-愛因斯坦方程求得其流體力學(xué)直徑。

當(dāng)應(yīng)用于CMC測定時，其原理基于膠束形成前后溶液散射性質(zhì)的突變：

1.  濃度低于CMC：表面活性劑以自由單分子（unimer）或極小的預(yù)膠束聚集體形式存在，其尺寸通常在1-2納米左右，散射光信號非常微弱且穩(wěn)定。

2.  濃度達到并超過CMC：表面活性劑分子開始自組裝形成膠束，其尺寸顯著增大（通常在5-100納米范圍）。膠束作為更大的散射體，會導(dǎo)致散射光強度發(fā)生陡增。同時，DLS測得的平均流體力學(xué)直徑也會出現(xiàn)一個突增點。

因此，通過系統(tǒng)測量一系列濃度表面活性劑溶液的散射光強度或平均粒徑，并以濃度對散射光強或粒徑作圖，曲線上的轉(zhuǎn)折點所對應(yīng)的濃度即為CMC。

二、DLS測定CMC的實驗方法與關(guān)鍵技術(shù)要點

1. 樣品制備與測量流程

? 濃度梯度配制：需配制涵蓋預(yù)估CMC值上下數(shù)個數(shù)量級的表面活性劑溶液濃度系列。在轉(zhuǎn)折點附近應(yīng)加密濃度點以提高測定精度。

? 樣品前處理：所有溶液必須經(jīng)過過濾（如0.22 μm濾膜）以去除灰塵和大顆粒雜質(zhì)，確保DLS信號準(zhǔn)確可靠。

? 溫度控制：溫度波動是CMC測定的主要誤差來源之一。研究表明，溫度波動±1℃可導(dǎo)致CMC值產(chǎn)生5%~10%的偏差，因此必須使用精確的恒溫裝置。

? 平衡時間：測量前，樣品需在設(shè)定溫度下平衡足夠時間（通常2-5分鐘），以確保體系達到熱力學(xué)平衡。

2. 儀器配置與優(yōu)化

傳統(tǒng)DLS儀器采用90°探測角，對于低濃度、小尺寸的表面活性劑膠束，其靈敏度可能不足。現(xiàn)代高性能DLS儀，如馬爾文Panalytical的Zetasizer Nano系列，采用了非侵入式背散射（NIBS）光學(xué)技術(shù)，探測角為173°。這種設(shè)計能最大化捕獲散射光信號，顯著提高了對低濃度納米顆粒（如表面活性劑膠束）檢測的靈敏度，使其成為CMC測定的理想選擇。

3. 數(shù)據(jù)分析與CMC判定

通過儀器軟件獲取不同濃度下的散射光強或Z-Average粒徑數(shù)據(jù)。通常以表面活性劑濃度的對數(shù)（log C）為橫坐標(biāo)，以散射光強或粒徑為縱坐標(biāo)作圖。CMC值對應(yīng)于曲線中光強或粒徑開始急劇上升的拐點。可通過切線法或數(shù)學(xué)模型擬合進行精確定位。

三、DLS法的優(yōu)勢、局限性與方法學(xué)比較

優(yōu)勢

? 非標(biāo)記、原位測量：無需添加任何熒光探針或染料，直接對樣品進行測量，避免了探針干擾。

? 提供多維信息：不僅能確定CMC，還能同步獲得膠束的流體力學(xué)直徑、粒徑分布及多分散指數(shù)（PDI），一舉多得。

? 適用于低濃度體系：對于CMC極低的體系（如某些嵌段共聚物，CMC可低至10?? mol/L），DLS表現(xiàn)出與熒光光譜法相當(dāng)?shù)撵`敏度。

? 樣品需求量少：通常僅需幾十微升至幾毫升的樣品溶液。

局限性及注意事項

? 適用于透明/低濁度體系：高濁度或強吸收樣品會嚴(yán)重干擾光散射信號。

? 對預(yù)膠束聚集敏感：若在CMC以下已存在小的聚集體，可能會干擾CMC的準(zhǔn)確判斷。

? 耗時較長：為了獲得可靠的相關(guān)函數(shù)，每個樣品需要較長的測量時間（特別是對于接近CMC的稀溶液），這使得DLS在通量上不占優(yōu)勢，通常不作為初篩的首選方法。

? 需交叉驗證：對于高精度研究，建議結(jié)合至少兩種獨立的方法（如DLS與表面張力法或熒光法）進行交叉驗證，以確保結(jié)果的可靠性。

與其他主流CMC測定方法的對比

四、應(yīng)用實例：DLS在嵌段共聚物CMC測定中的成功應(yīng)用

一項針對聚丁二烯-嵌段-聚環(huán)氧乙烷（PB-b-PEO）兩親性嵌段共聚物的研究，同時采用了熒光光譜法和DLS測定其在水溶液中的CMC。研究結(jié)果顯示，兩種方法測得的CMC值分別為（3 ± 1）× 10?? mol/L 和 （6 ± 2）× 10?? mol/L，在實驗誤差范圍內(nèi)具有良好的一致性。該工作不僅證明了DLS對于測定嵌段共聚物CMC的適用性，更凸顯了其能夠同時測定CMC和膠束流體力學(xué)尺寸的獨特優(yōu)勢。

五、經(jīng)典對比：表面張力法中的技術(shù)革新者——芬蘭Kibron表面張力儀

盡管DLS在提供膠束尺寸信息方面獨具優(yōu)勢，但表面張力法因其直接、標(biāo)準(zhǔn)化程度高，仍是實驗室和工業(yè)界測定CMC最廣泛使用的方法之一。在此領(lǐng)域，芬蘭Kibron公司的表面張力儀以其革新技術(shù)帶來了顯著優(yōu)勢，尤其適合科研中對精度、通量和樣品消耗有苛刻要求的場景。

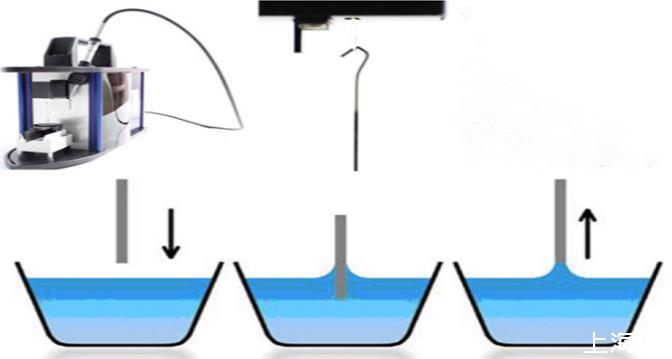

Kibron儀器的核心在于其獨特的彎液面測量技術(shù)。它使用一根細桿（而非傳統(tǒng)的鉑金環(huán)或Wilhelmy板）浸入液面后緩慢拉起，通過超微量天平（分辨率超過0.2微克）精確測量拉脫彎液面所需的最大力來計算表面張力。這一技術(shù)帶來了多重優(yōu)點：

1.  超高精度與靈敏度：微量天平的高分辨率確保了表面張力測量的絕對精確性。

2.  極低的樣品消耗：最低僅需45微升樣品，特別適用于使用昂貴材料或樣本量有限的實驗室。

3.  卓越的測量速度與高通量：以Delta-8型號為例，它采用標(biāo)準(zhǔn)96孔板，可同時測量96個樣品，每板測量時間僅需約3分鐘，比傳統(tǒng)方法快100倍，極大地加速了配方篩選和CMC測定流程。

4.  強大的適用性：探針堅固耐用，不易變形，且該方法對震動不敏感，無需昂貴的隔震臺。同時，它能夠測量高粘度液體（如油、聚合物溶液），并實時觀測表面壓力的快速變化，無信號遲滯。

5.  操作簡便：儀器全自動運行，軟件直觀，易于清洗和維護，無需復(fù)雜培訓(xùn)即可上手。

六、結(jié)論與展望

動態(tài)光散射法為臨界膠束濃度的測定提供了一個強大而互補的工具。它超越了單純濃度測定的范疇，將CMC的確定與膠束的尺寸、分布及穩(wěn)定性等物理信息直接關(guān)聯(lián)，為深入理解表面活性劑的自組裝行為提供了更豐富的維度。盡管其在測量通量上存在局限，但與現(xiàn)代高靈敏度光學(xué)系統(tǒng)（如NIBS）結(jié)合后，已成為表征低濃度、復(fù)雜膠體體系不可或缺的技術(shù)。

在實際科研工作中，選擇CMC測定方法需綜合考慮樣品性質(zhì)、所需信息維度、精度要求及實驗效率。對于常規(guī)、快速的CMC初篩和高通量篩選，采用Kibron表面張力儀的表面張力法憑借其高速、低耗、高精度的特點顯示出巨大優(yōu)勢。而當(dāng)研究需要深入探究膠束的尺寸與形成過程時，DLS法則能提供無可替代的價值。將兩種方法聯(lián)用，進行交叉驗證與綜合分析，往往是獲得最可靠、最全面物化數(shù)據(jù)的最佳策略。
