在能源材料領域，對結構精準、性能優越的中空介孔材料的需求從未如此迫切。傳統上，我們依賴兩條主要路徑：硬模板法精準但繁瑣，軟模板法靈活卻失穩。復旦大學趙東元院士、晁棟梁、趙天聰團隊在《德國應用化學》上發表的這項最新工作，為我們揭示了一條顛覆性的“中間道路”。它通過一種表面張力引導的雙乳液系統，一舉攻克了軟模板不穩定的核心難題，實現了中空聚苯胺（PANI）納米球的一步、可控合成，并將其成功應用于高性能水系鋅電池。這項工作不僅是一個材料合成上的突破，更代表了一種從“被動接受模板形態”到“主動設計與穩定模板”的范式轉變。

傳統模板法的兩難困境：精準與簡易不可兼得

中空介孔結構，尤其是將中空空腔與介孔殼層結合的分級結構，是能源存儲與轉換器件的理想載體。空腔可緩沖體積變化、承載活性物質，介孔殼則提供豐富的反應界面和快速的傳輸通道。對于水系鋅離子電池（AZIBs）的負極而言，具有豐富氮位點的導電聚苯胺是極具潛力的宿主材料。其化學與結構優勢亟待一個理想的空間構型來釋放。

然而，構建此類結構的傳統方法存在根本性缺陷。硬模板法（如使用SiO?、PS微球）雖可精確控制結構，但后續苛刻的模板去除步驟（強酸、強堿或高溫煅燒）常常損傷聚合物骨架，且步驟繁瑣，難以規模化。軟模板法（如表面活性劑膠束、單乳液）雖步驟簡單，但其模板本身是高度動態的亞穩態。單一的表面活性劑單層包裹的乳液液滴，在聚合過程中極易受溶劑環境、界面張力波動和反應動力學的影響而發生融合、變形或破裂，導致最終產物形貌不均一、結構模糊。簡言之，我們長期在“精準但不可行”與“可行但不精準”之間徘徊。核心矛盾在于，我們缺乏一種兼具熱力學穩定性和結構可調性的“軟”模板。

雙乳液策略：為“軟”模板注入“硬”核穩定性

復旦大學團隊的創新之處在于，他們跳出了單乳液的思維定式，設計了一種分層級的“雙乳液”模板系統。這絕非簡單的乳液混合，而是一個精妙的熱力學平衡體系。

該體系的核心是一個被離散的中間膠束層所包裹的中心苯胺單體液滴。你可以將其想象為一個“液滴中的液滴”結構：最內層是富含苯胺的“核”（未來納米球的空腔），其外是一層由兩親性嵌段共聚物F127形成的膠束“殼”（未來納米球的介孔壁），最外層是連續相。這種結構的穩定性奧秘在于，中心苯胺液滴的維持，依賴于苯胺自身的相分離傾向與F127在界面上的穩定作用之間的微妙平衡。中間的膠束層作為一個柔性的物理間隔，有效阻隔了內部苯胺液滴與外部環境的直接接觸，顯著緩沖了熱波動和碰撞，從而將一個原本亞穩態的液滴，轉變為一個在聚合過程中足夠穩健的“類固體”模板。

這種設計的直接成果，是能夠一步合成出結構高度均一的中空PANI納米球。通過透射電鏡（TEM）和掃描電鏡（SEM）可以清晰看到，所得納米球具有光滑的球形形貌、明確的中空空腔和均勻的介孔殼層。元素面分布圖進一步證實了碳、氮元素的均勻分布，印證了結構的完整性。這種均一性，是傳統軟模板法難以企及的。

表面張力引導：實現納米結構的精密“車削”

如果說雙乳液結構解決了“穩定成形”的問題，那么“表面張力引導”則賦予了這項技術“精密調控”的能力。這或許是本研究中最具“藝術性”的物理化學操控。

研究團隊發現，通過調節水-乙醇混合溶劑中乙醇的體積分數（0%到75%），可以系統性地改變整個體系的界面張力。具體而言，隨著乙醇含量增加，溶劑表面張力（γ_sur）和乳液界面張力（γ_int）均呈現線性下降趨勢。而這個看似微小的物理參數變化，卻對模板尺寸產生了決定性影響。

在受力分析上，乳液液滴的尺寸（R）與界面張力（γ_int）成正比，與兩相密度差（Δρ）成反比。當乙醇加入，γ_int降低，破壞液滴所需的能量變小，但同時混合溶劑密度改變，Δρ也減小，這又傾向于使液滴變大。在本研究體系中，界面張力下降的主導作用更顯著。因此，隨著乙醇含量增加（γ_int從63.12降至57.80 mN m?1），初始的苯胺乳液液滴尺寸從約400 nm減小至170 nm左右。這個初始模板尺寸，直接“鑄造”了最終產物的尺寸。

結果令人印象深刻：通過簡單調節乙醇比例，他們實現了對中空PANI納米球直徑（130-500 nm）、空腔尺寸（70-300 nm）和殼層厚度（30-80 nm）的連續、精細調控。這種如同“車削”一般的尺寸可控制備能力，為后續按需定制電極材料提供了前所未有的自由度。

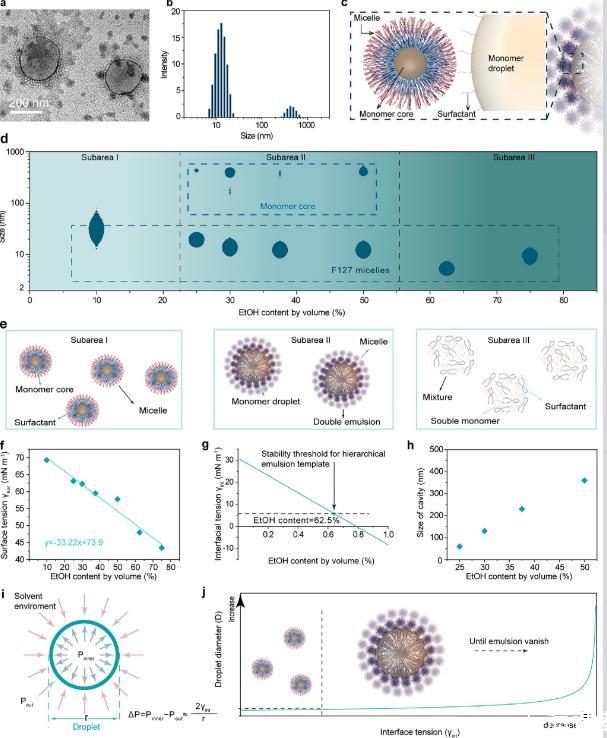

圖| 中空PANI納米球的形成機理。(a) 在50 vol%乙醇中苯胺乳液的TEM圖像。(b) 相應的乳液液滴尺寸分布圖。(c) 雙乳液結構示意圖。(d) 乳液尺寸隨乙醇含量變化的氣泡圖。(e) 對應于(d)中標記的三個子區域的乳液結構示意圖。(f) 溶劑表面張力(γsur)隨乙醇濃度的線性擬合。(g) 乳液界面張力(γint)隨乙醇含量的變化關系。(h) 所得納米球的空腔尺寸與乙醇濃度之間的關系。(i) 乳液液滴上的受力分析。(j) 本體系中觀察到的乳液液滴尺寸與界面張力(γint)關系的示意圖。

協同賦能：中空結構如何引導鋅的“智慧”沉積

合成出精美結構只是第一步，關鍵在于該結構如何解決AZIBs負極的核心痛點——鋅枝晶生長、析氫副反應和腐蝕。這項工作表明，中空PANI納米球（H-PANI）通過化學與幾何的協同作用，成為了一種理想的鋅載體。

在化學層面，PANI骨架中豐富的吡啶氮和吡咯氮位點，提供了強大的親鋅性。密度泛函理論（DFT）計算證實，Zn原子在這些氮位點上的吸附能遠高于在純碳基底上。這意味著PANI能有效降低鋅的成核能壘，引導鋅均勻沉積。靜電勢分布圖也顯示，H-PANI表面具有更強的負電性，有利于吸引Zn2?。

在幾何層面，中空空腔創造了一個獨特的“負曲率”凹形內表面。有限元模擬（COMSOL）清晰揭示了其魔力：在電場和離子流場中，Zn2?和電流密度在H-PANI的空腔內被顯著富集。這種“匯聚效應”就像為鋅離子和電子建造了一個指向空腔內部的“導航標”。因此，鋅沉積被優先引導至空腔內部發生，從而被有效地限制在納米球內部，避免向外無序生長形成枝晶。這種由結構誘導的動力學調控，是傳統實心或片狀材料所不具備的。

性能驗證：從實驗室指標到實用化潛力

這種化學-幾何協同機制在實驗中得到了全面驗證。采用H-PANI修飾的銅箔（HPAIN@Cu）作為負極基底，其表現遠超裸銅電極和實心聚苯胺對照樣。

首先，動力學優勢明顯。HPAIN@Cu表現出更低的鋅沉積/剝離活化能、更小的電壓極化和更高的交換電流密度。其電化學活性表面積（ECSA）顯著增加，意味著有更多的活性位點參與反應。

其次，循環穩定性卓越。在10 mA cm?2的高電流密度下，Zn||HPAIN@Cu對稱電池實現了超過1500次的穩定循環，平均庫侖效率高達99.99%。線性極化曲線也顯示，HPAIN@Cu具有更正的腐蝕電位和更小的腐蝕電流，抗腐蝕能力顯著增強。

最終，其價值在全電池中得到升華。研究者構建了以β-MnO?為正極、預載鋅的H-PANI為負極的實用化全電池。這里的關鍵在于，輕質的H-PANI骨架成功替代了厚重的傳統鋅箔，大幅降低了電池中非活性物質的質量。得益于中空結構的高載鋅能力和優異的沉積可逆性，該全電池在1 A g?1的電流密度下，實現了高達273 mAh g?1的比容量（基于正極活性物質質量）。更值得關注的是，其負極與正極容量比（N/P比）被降低至驚人的1.91。低N/P比是邁向高能量密度實用電池的關鍵一步，它意味著鋅的利用率極高，電池中“閑置”的過量鋅被減到最少。與以往研究相比，該工作在容量、倍率性能和N/P比之間取得了最佳平衡。

結論與展望：一種材料合成的新哲學

復旦大學這項研究的意義，遠不止于報道了一種高性能鋅電池負極材料。它向我們展示了一種通過“物理化學設計”來駕馭“軟物質”以創造“精密結構”的合成哲學。

其核心突破在于，將不穩定的單乳液模板，升級為熱力學更穩健、結構上可分層的雙乳液模板。并通過操控界面張力這一關鍵物理參數，實現了對納米結構尺寸的精準、連續調控。這為所有基于乳液聚合合成中空/多孔材料的研究，提供了全新的方法論。

最終，這種理性設計的結構，通過化學（親鋅位點）與物理（負曲率富集效應）的協同，完美地引導了鋅離子的沉積行為，從根源上緩解了枝晶等問題，并憑借其輕質特性推動了實用電池能量密度的提升。

這項研究啟示我們，下一代能源材料的設計，需要合成化學家、膠體與界面科學家以及電化學家更緊密地協作。從理解并操控模板形成的物理化學原理出發，到定向構筑具有特定功能的納米空間，最終實現器件性能的飛躍。這條“雙乳液”指引的道路，或許正是通往一系列高性能儲能載體的光明坦途。
