合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 不同溫度和壓力下稠油混合體系的界面張力測量結果
> 最大氣泡壓法、滴體積法、懸滴法、Wilhelmy吊片法測定稠油-氣混合體系界面張力
> 稠油-氣混合體系界面張力預測的理論方法——等張比容法、密度泛函和線性梯度
> 界面張力與CO?混相驅采收率提升之間的關聯性研究
> 微尺度反射式表面光散射實驗系統數據處理與結果分析
> 微尺度反射式表面光散射實驗系統的研制與驗證
> 基于可控微通道的表面光散射法流體表面張力測量
> 油田采油及酸化用多功能解堵劑制備及作用
> GABA-維生素D神經保護組合物中中鏈甘油三酯與改性磷脂的界面張力研究
> 基于疏水締合聚合物的新型攜砂液：性能優化、降黏機理與現場試驗

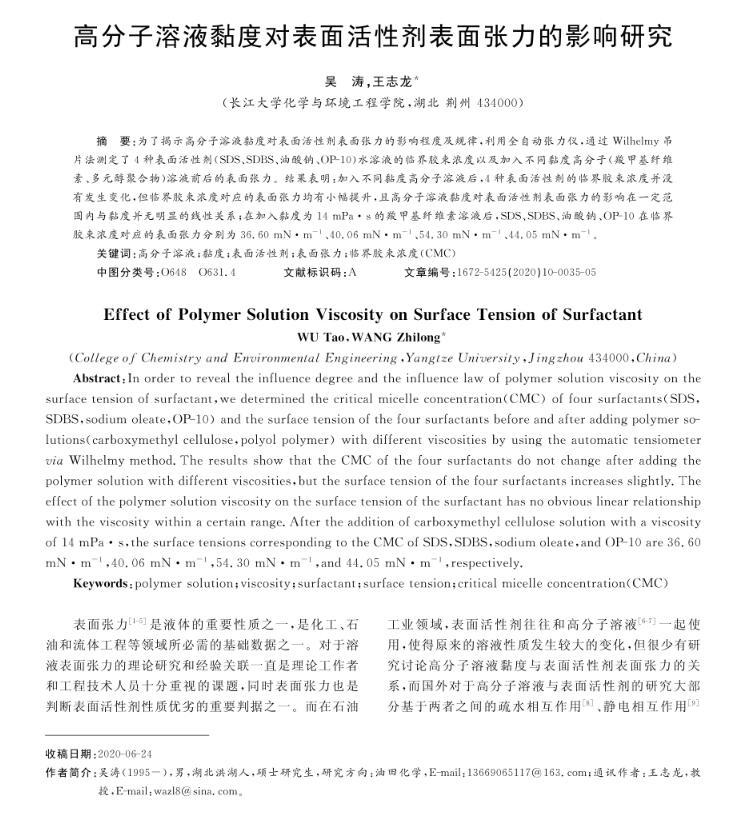

高分子溶液黏度對表面活性劑表面張力的影響研究
來源：吳濤 王志龍 瀏覽 1729 次 發布時間:2022-11-14

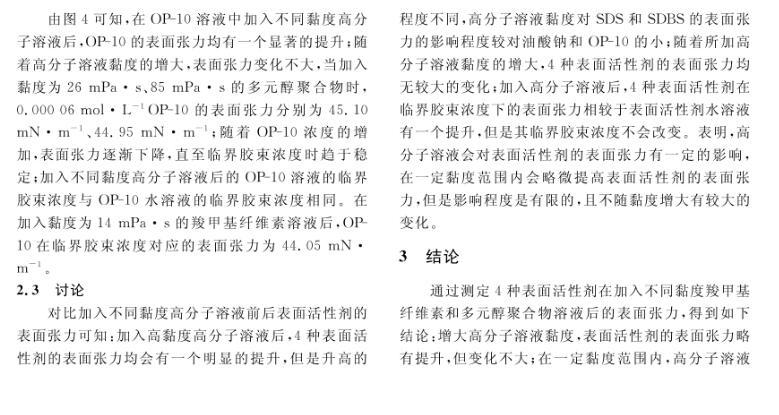

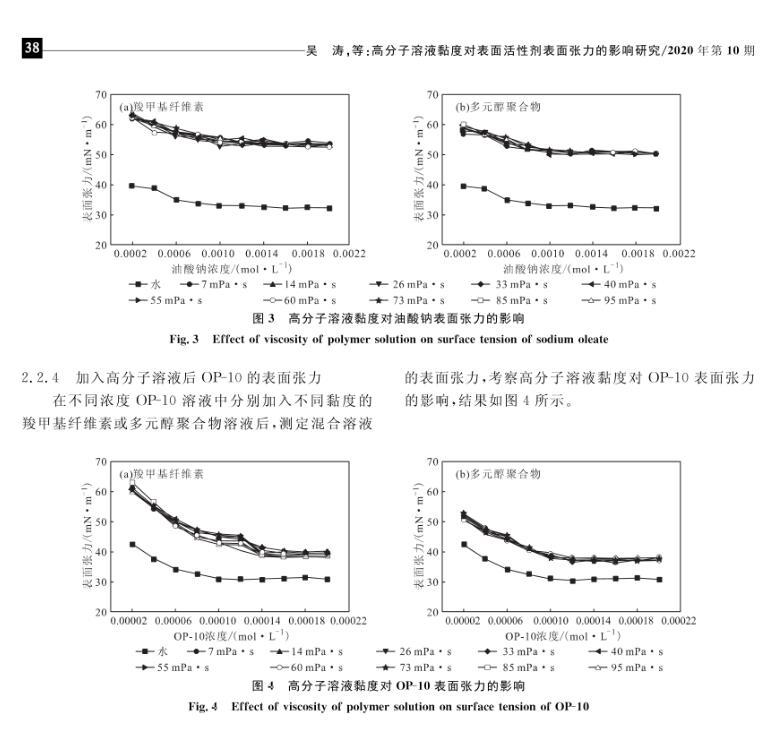

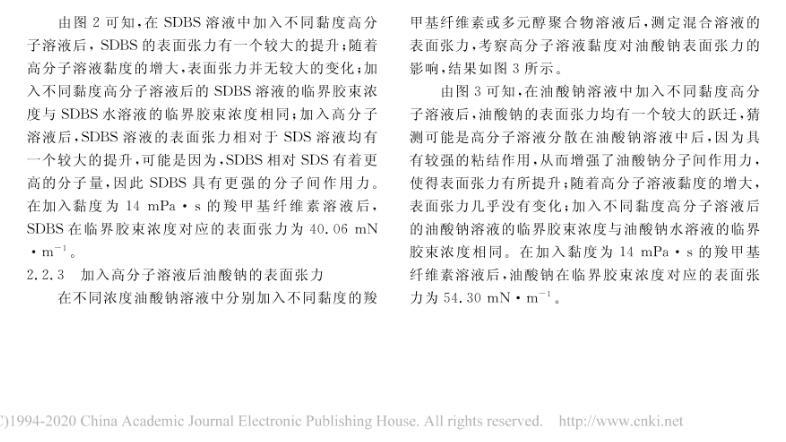

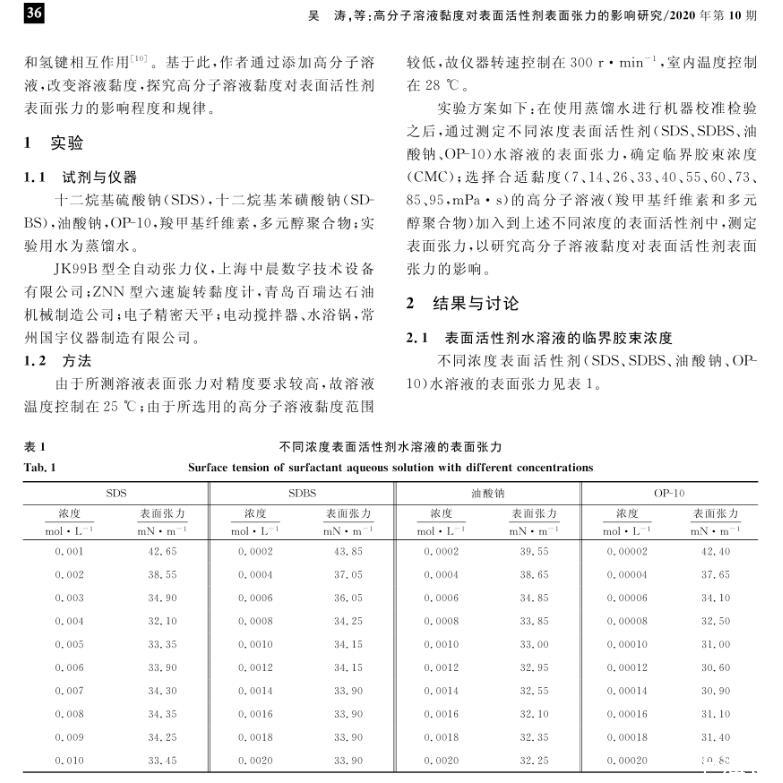

為了揭示高分子溶液黏度對表面活性劑表面張力的影響程度及規律，利用全自動張力儀，通過Wilhelmy吊片法測定了4種表面活性劑(SDS、SDBS、油酸鈉、OP-10)水溶液的臨界膠束濃度以及加入不同黏度高分子(羧甲基纖維素、多元醇聚合物)溶液前后的表面張力。結果表明:加入不同黏度高分子溶液后，4種表面活性劑的臨界膠束濃度并沒有發生變化，但臨界膠束濃度對應的表面張力均有小幅提升，且高分子溶液黏度對表面活性劑表面張力的影響在一定范圍內與黏度并無明顯的線性關系;在加入黏度為14 mPa·s的羧甲基纖維素溶液后，SDS、SDBS、油酸鈉、OP-10在臨界膠束濃度對應的表面張力分別為36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
