2 結(jié)果與討論

2.1 材料性能表征

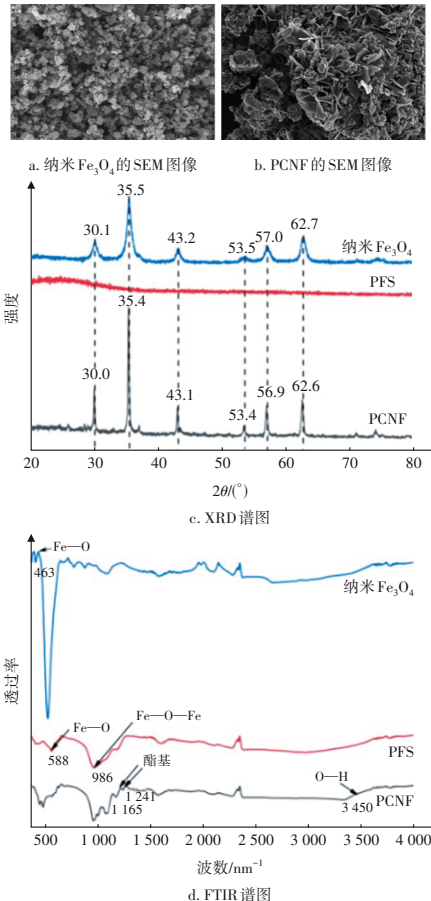

采用SEM、XRD和FTIR等技術(shù)手段對納米Fe?O?顆粒和PCNF的形貌、結(jié)構(gòu)及成分進(jìn)行表征，結(jié)果如圖3所示。SEM分析顯示，納米Fe?O?顆粒呈球狀，由于其本身的磁性會出現(xiàn)嚴(yán)重的自聚現(xiàn)象。羧甲基纖維素鈉溶于水后會形成層狀結(jié)構(gòu)，且具有疏松多孔的孔狀結(jié)構(gòu)，有較大的外比表面積，因此會與廢水有較大的接觸面積，從而擁有較好的絮凝效果。Fe?O?顆粒分散存在于羧甲基纖維素鈉上，能夠更好地發(fā)揮其作為磁核的磁性作用。因此PCNF疏松多孔且比表面積較大，擁有較好的形態(tài)結(jié)構(gòu)。

由圖3(c)可知，F(xiàn)e?O?衍射峰位置與標(biāo)準(zhǔn)卡片(JCPDS19?0629)匹配，未出現(xiàn)雜峰，證明樣品為純相Fe?O?。PCNF的6個特征峰分別在2θ為30.0°、35.4°、43.1°、53.4°、56.9°、62.6°處，對應(yīng)晶面分別為(220)、(311)、(400)、(422)、(511)、(440)。曲線出現(xiàn)了特征峰偏移，這主要是復(fù)配過程中不同材料摻雜帶來的影響，同時(shí)曲線上有Fe?O?的全部特征峰且PCNF的曲線并沒有太多雜峰，說明Fe?O?的晶型沒有發(fā)生重大變化，物化性質(zhì)保存良好。

從圖3(d)可以看出，PCNF在559?cm?1附近出現(xiàn)了Fe?O的特征吸收峰，表明復(fù)配破乳劑成功負(fù)載了納米Fe?O?。另外，PCNF還多了一些吸收峰，其中，1165和1241?cm?1處是酯基(COOR)的吸收峰，證明羧甲基纖維素鈉中存在的酯基發(fā)生了伸縮振動；3450?cm?1處為O?H的伸縮區(qū)域，這表明在一定程度上PCNF中可能存在比納米Fe?O?和PFS更多的氫鍵，從而擁有更強(qiáng)的吸附力。

2.2 新型磁性破乳劑耦合電場的破乳除油效果

本實(shí)驗(yàn)設(shè)置4種投加方式，分別為電化學(xué)、電化學(xué)+絮凝劑(PFS)、電化學(xué)+絮凝劑(PFS)+Fe?O?粉末、電化學(xué)+PCNF，探究了不同投加方式對COD和油去除效果的影響，并測定Zeta電位的變化，結(jié)果如圖4所示。

為研究電化學(xué)體系下加入新型磁性破乳劑對乳化油廢水破乳效果的影響，在前期電化學(xué)實(shí)驗(yàn)得到的最優(yōu)條件下，即電壓為25?V、極板間距為6?cm、電解時(shí)間為180?min，以對COD和油的去除效果為評價(jià)指標(biāo)，對不同投加方式和不同投加量的PCNF進(jìn)行了優(yōu)化研究。

由圖4(a)和(b)可知，不同投加方式下乳化油廢水中油和COD的去除效果存在顯著差異。整體來看，隨著電解時(shí)間的增加，乳化油廢水的含油量和COD濃度呈現(xiàn)先快速降低后趨于穩(wěn)定的變化趨勢，其中純電化學(xué)方法的處理效果最差，加入PCNF后破乳除油效果最佳。當(dāng)只加入PFS時(shí)，處理效果相較于純電化學(xué)方法有所提高，但仍不理想；在此基礎(chǔ)上加入磁種(Fe?O?)，可在一定程度上提高廢水中油和COD的去除效果。這是因?yàn)橄噍^于普通絮凝，磁絮凝反應(yīng)過程中會形成以磁種為核心的具有離子極性和金屬特性的高密度絮體，這能增大絮體的質(zhì)量，使包含各種污染物的絮體快速沉降，從而達(dá)到除污目的。PCNF相較于普通磁絮凝則更有優(yōu)勢，對COD和油的去除率均最高。Zeta電位的絕對值越小，則膠粒之間的排斥力越小，膠粒的穩(wěn)定性越差，越容易形成團(tuán)聚。Zeta電位可以作為衡量工藝除污能力的重要指標(biāo)。由圖4(c)可知，電化學(xué)+PCNF的Zeta電位上升速度最快，這說明其能更快地實(shí)現(xiàn)油滴間的聚集(破乳過程)，也就相當(dāng)于提高了污染物去除速率。在添加PCNF的條件下，絮體更加緊密，粒徑顯著增大，表明PCNF能夠促進(jìn)絮體的聚集和增長。

2.2.2 PCNF投加量對破乳除油效果的影響

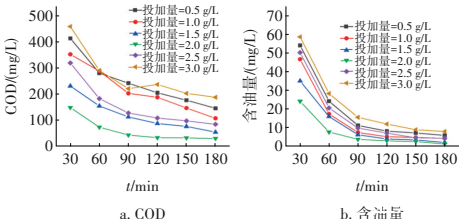

在其他條件不變的情況下，控制PCNF投加量分別為0.5、1.0、1.5、2.0、2.5、3.0?g/L，考察PCNF投加量對破乳除油效果的影響，結(jié)果如圖5所示。隨著電解時(shí)間的增加，COD和油的去除效果顯著增強(qiáng)，但超過90?min后，COD和含油量變化趨緩，因此最佳電解時(shí)間為90?min。比較最佳電解時(shí)間條件下不同PCNF投加量對應(yīng)的COD和油的去除效果，可以看出，COD和油的去除率隨PCNF投加量的增加呈先上升后下降的趨勢，當(dāng)投加量為2.0?g/L時(shí)處理效果最佳，此時(shí)COD濃度由初始的1197?mg/L降至43?mg/L，去除率為96.41%，含油量從初始的101.88?mg/L降至3.72?mg/L，去除率為96.35%。分析原因，隨著PCNF投加量的增加，其可為污染物絮體提供更多的載體，使污染物被牢固地吸附在磁性破乳劑表面，并在電場作用下上升形成浮渣。但當(dāng)PCNF投加過多時(shí)，過量的PCNF與絮體的結(jié)合效果變差，導(dǎo)致濁度增加，出水水質(zhì)下降；另一方面，這也會使水中的膠粒帶有正電，增加排斥力，導(dǎo)致膠粒由脫穩(wěn)狀態(tài)變?yōu)榉€(wěn)定狀態(tài)，從而降低絮凝效果。

2.3 減量投藥對破乳除油效果的影響

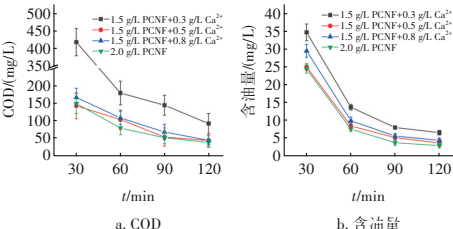

已有研究表明，在乳狀液中加入與其電荷相反的藥劑，能夠顯著利用電荷作用，消除界面上相同的電荷排斥力，促使液滴聚集或沉降，進(jìn)而有效破乳。本研究基于這一原理，探索使用穩(wěn)定的陽離子Ca2?作為補(bǔ)充劑的可能性。由前文可知，PCNF耦合電化學(xué)的最佳投加量為2.0?g/L，將PCNF的投加量減少至1.5?g/L，分別加入0.3、0.5、0.8?g/L氯化鈣進(jìn)行實(shí)驗(yàn)，結(jié)果如圖6所示。可以看出，當(dāng)加入0.3?g/L氯化鈣時(shí)處理效果最差，這是因?yàn)檎姾善伲瑹o法完全中和廢水中大量帶負(fù)電荷的膠體物質(zhì)。當(dāng)加入0.5?g/L氯化鈣時(shí)，剩余COD濃度和含油量分別降為46、5.08?mg/L，去除率分別為96.16%、95.01%，與只投加2.0?g/L的PCNF處理效果相當(dāng)，但氯化鈣具有無需制備且價(jià)格低的優(yōu)點(diǎn)，PCNF和氯化鈣組合投加可在實(shí)現(xiàn)高效破乳除油的同時(shí)達(dá)到節(jié)約成本的目的。

2.4 工藝經(jīng)濟(jì)性分析

通過對電化學(xué)耗能以及各種實(shí)驗(yàn)耗材費(fèi)用進(jìn)行計(jì)算分析，發(fā)現(xiàn)通電時(shí)間對處理成本影響較大，結(jié)合前文的處理效果，確定通電時(shí)間選擇90?min最為經(jīng)濟(jì)。另外，投加1.5?g/L?PCNF?+?0.5?g/L氯化鈣相較于投加2.0?g/L?PCNF的成本降低明顯，該藥劑投加方案更適用于乳化油廢水處理。
