在自然界中，“出淤泥而不染”的荷葉、“白毛浮綠水”的鵝羽，都展示了生物體表面非凡的自清潔與防污能力。受此啟發，科學家們研發了超疏水、超疏油以及潤滑液注入的超滑表面等多種仿生防污涂層。然而，這些傳統技術往往存在結構脆弱、潤滑液易損耗等致命缺陷。近年來，一種名為“類液體功能化涂層”的新型材料橫空出世，以其獨特的動態特性和卓越的防污性能，為解決上述難題提供了全新思路。

一、什么是類液體涂層？——表面張力視角下的防污原理

類液體功能化涂層，本質上是在光滑固體表面共價接枝的一層高柔性聚合物分子刷。這類分子刷的核心在于其極低的玻璃化轉變溫度，通常在零下100攝氏度以下。這意味著在室溫下，分子鏈就像被固定在一端的“液態觸手”，可以在空氣中自由地旋轉、彎曲和拉伸，展現出類似流體的高度動態特性。

要理解類液體涂層為何能實現“萬能防污”，必須深刻認識表面張力這一物理量。液體的表面張力決定了它在固體表面上的鋪展傾向：高表面張力的液體（如水，約72 mN/m）傾向于收縮成球狀，而低表面張力的液體（如有機溶劑、油，常在20-30 mN/m）則更容易鋪展。傳統超疏水表面之所以只能排斥水，是因為其微納結構捕獲的空氣層只能支撐高表面張力液體，一旦遇到低表面張力液體，空氣層瞬間被擊穿，液體滲入結構，表面失效。同樣，傳統超疏油表面需要復雜的“內凹”結構才能勉強排斥低表面張力液體，且極易磨損。

類液體涂層徹底改變了這一局面。它的防污能力不再依賴“空氣層”或“特定結構”，而是源于其分子鏈的動態表面響應。當不同表面張力的液體接觸這類表面時，分子刷末端的自由鏈段會根據液體的表面張力進行自適應調整：對于高表面張力液體（如水），分子鏈保持舒展，形成低表面能的“光滑界面”；對于低表面張力液體（如油），分子鏈則會通過旋轉和重排，暴露出更多與液體相容的基團，從而降低固-液界面張力，使液體無法釘扎。

這種動態適應能力的直接體現就是極低的接觸角滯后。接觸角滯后的大小直接決定了液滴運動的難易程度。傳統剛性表面（如氟硅烷修飾的表面）即使初始接觸角很大，但由于分子鏈無法運動，液滴在移動時會在三相接觸線處產生強烈的“釘扎”，導致前進角與后退角差值巨大，液滴難以滑落。而類液體表面由于分子鏈可以隨液滴移動而同步旋轉，幾乎消除了接觸線的能量障礙，因此無論液體表面張力是高還是低，其接觸角滯后均可低至1°甚至0°。正如原文所述，類液體PFPE修飾的表面，其對水和正己烷的滯后角分別低至1°和0°，這正是表面張力差異被動態分子鏈完美“中和”的結果。

簡而言之，類液體涂層通過分子鏈的自由旋轉，在微觀尺度上創造了一個“表面張力自適應”的界面。它不再是被動地依靠低表面能來排斥特定液體，而是主動地通過分子運動來消解任何表面張力液體所帶來的粘附力，從而實現真正意義上的普適性防污。

二、三大制備方法：構筑類液體表面的技術路徑

要實現這種理想的類液體表面，關鍵在于將分子鏈的一端牢牢固定在基材上，同時保證另一端自由活動。目前，主要存在三種制備方法：

1.  分子鏈接枝法：這是最直接的方法，即將預先合成的類液體分子鏈直接“嫁接”到目標表面。具體方式有兩種：一是通過熱激活，使聚二甲基硅氧烷（PDMS）等分子鏈中的硅-氧鍵活化，與基底表面的羥基反應；二是利用帶有特定活性基團的PDMS分子鏈（如碳碳雙鍵封端），與基底上的對應基團（如硅氫鍵）發生化學反應。這種方法簡單高效，能快速構建出性能優異的類液體表面。

2.  單體均聚法：該方法利用二甲基二甲氧基硅烷等小分子單體，在催化劑作用下，直接在基底表面發生自聚合反應，形成長鏈分子刷。通過控制反應時間，可以方便地調節涂層的厚度。這種方法尤其適合需要在室溫下快速制備類液體表面的場景，例如通過化學氣相沉積制備具有潤濕性梯度的表面，實現液滴的自發遷移。

3.  共聚合法：這是當前最具發展潛力的方法。它將類液體分子鏈與其他聚合物單體共同聚合，形成一個復合材料。例如，將羥基封端的PDMS引入聚氨酯體系中，得到的涂層不僅保留了類液體的防污特性，還兼具聚氨酯本身優異的耐磨性、耐用性和厚度可調性。這種方法解決了前兩種方法涂層較薄、易磨損的問題，是實現類液體涂層商業化應用的關鍵一步。

三、五大防污應用：展現類液體涂層的全能實力

憑借其獨特的動態低粘附特性，類液體涂層在多個關鍵領域展現了傳統材料難以企及的優勢。

1.  自清潔：突破Wenzel態的束縛

傳統超疏水自清潔表面依賴Cassie態（水滴懸浮在空氣層上）來滾落灰塵。但當污染物陷入結構縫隙時，超疏水表面便會失效。一項開創性研究打破了這一局限：研究人員使用類液體全氟聚醚（PFPE）修飾微柱陣列，制備了“雙移動超排斥表面”。該表面不僅能實現Cassie態液滴的超快滾落，更令人驚奇的是，即使在外力沖擊下水滴進入Wenzel態（完全填充結構間隙），它依然能以15°的微小傾角滑落，并帶走深陷于微柱間隙內部的細小污染物。這得益于類液體分子刷提供了極低的界面粘附，使得Wenzel態液滴也能輕松移動，實現了真正的全方位自清潔。

2.  液滴定向無損自輸運：抑制微觀殘留的終極方案

在微流控、生物檢測等領域，實現液滴的無損自輸運至關重要。研究發現，在具有各向異性微結構的表面上，液滴高速運動時會夾帶一層薄液膜，這層液膜破裂后會留下大量微小的殘留液滴，造成樣品損失和交叉污染。類液體涂層在此處發揮了關鍵作用。通過Cox-Voinov流體動力學方程分析，類液體分子刷（如PFPE）相較于傳統剛性分子刷（如PFOS），具有更高的本征后退接觸角和更大的界面滑移長度。這兩者協同作用，顯著提高了表面抵抗液膜夾帶的臨界毛細數，從根本上抑制了微觀液滴殘留的形成，為實現高效、無損的液滴操控鋪平了道路。

3.  防冰：實現創紀錄的超低冰粘附強度

結冰問題困擾著航空、電力等多個行業。研究人員將超疏水的納米錐結構與類液體PFPE涂層巧妙結合，創造出一種協同增強的防冰表面。納米錐結構本身就能抑制冰核形成、減少冰與表面的接觸面積。而類液體PFPE的修飾，進一步促進了表面冷凝液滴的快速排出，并將冰的粘附強度降至驚人的0.035 kPa。在這個表面上，一顆120μL的冷凍液滴僅憑重力就能自行脫落，而傳統氟硅烷修飾的同類表面卻對冰呈現高度粘附。這是迄今為止報道的最低冰粘附強度之一，為設計真正高效的被動防冰表面提供了新范式。

4.  防垢：動態界面超越低表面能理論

在熱交換器、管道等設備中，水垢的形成會造成巨大的能源浪費和設備損壞。傳統觀念認為，低表面能涂層是防垢的最佳選擇。然而，一項顛覆性的研究發現，具有更高表面能的線性聚二甲基硅氧烷（LPDMS）類液體刷涂層，其防垢性能遠超傳統的全氟烷基硅烷涂層。其秘訣在于LPDMS的動態流體特性。根據經典成核理論，防垢的關鍵是抑制基材表面的非均相成核。LPDMS的動態分子鏈降低了基體與水垢核之間的親和力，有效干擾了成核過程。同時，其低粘附特性也防止了溶液中已形成的晶體吸附到表面，從而展現出卓越的防垢優勢。

5.  防塵與抑制膜污染：從光伏到膜分離的全方位守護

防塵：在干旱的沙漠地區，光伏面板的灰塵積累嚴重制約發電效率。研究人員利用等離子體刻蝕并結合類液體PFPE修飾，制備了透明度高達90.4%、靜態接觸角171°、滑動角僅0.5°的透明防塵表面。亞波長納米纖維團簇結構大幅減少了粉塵與表面的接觸面積，而類液體涂層則提供了極低的界面粘附，使得表面粉塵覆蓋率低至1.2%，遠優于傳統材料。

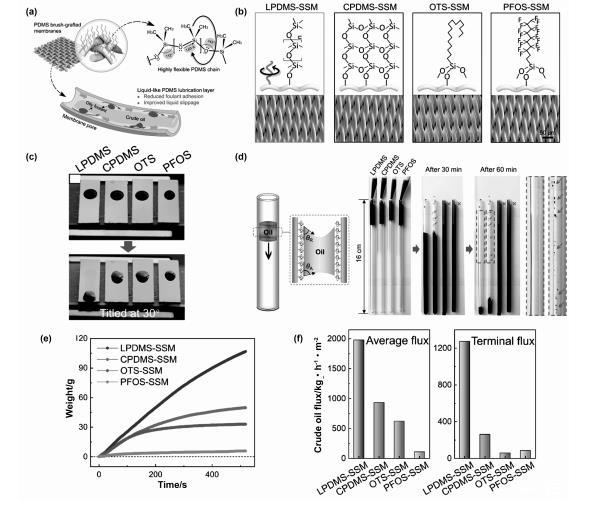

抑制膜污染：在處理原油等高粘度有機液體時，膜污染是最大的挑戰。基于LPDMS分子刷的“接枝液潤滑”策略給出了完美答案。LPDMS分子刷在室溫下如同液體潤滑層，既減少了污垢的粘附，又促進了膜-液界面的液體滑動。實驗證明，與交聯PDMS、OTS、PFOS等傳統涂層相比，LPDMS修飾的分離膜在處理原油時，其滲透通量顯著提升，展現了其在粘性液體高通量分離和抗污染領域的巨大潛力。

四、結語與展望

類液體功能化涂層，以其共價接枝的穩定性、分子鏈的動態流動性以及對各種表面張力液體的普適性低粘附，成功克服了超疏水表面結構易損、超滑表面潤滑液流失等傳統難題，在自清潔、液滴操控、防冰、防垢、防塵及膜分離等多個防污領域展現出革命性的應用前景。

當然，這項技術也面臨挑戰，例如其在高溫高濕等復雜環境下的長期耐候性仍需驗證，制備厚度可控且力學性能優良的涂層方法也有待完善。展望未來，類液體涂層有望在醫療健康領域（制備抗菌醫療器械）、新能源領域（提升電池在潮濕環境下的工作壽命）以及大型裝備領域（構建船體防腐防污涂層）發揮更大作用，成為下一代高性能防污材料的核心支柱。
