1.2 復配協(xié)同體系的構(gòu)建與滅火效能提升

短鏈氟碳泡沫滅火劑的性能優(yōu)化核心在于科學構(gòu)建復配協(xié)同體系，這一過程需精準篩選具有互補作用的表面活性劑組分，通過調(diào)控分子間相互作用（如靜電引力、疏水作用、空間位阻）實現(xiàn)界面行為與聚集結(jié)構(gòu)的定向優(yōu)化。其核心策略主要涉及組分類型匹配、結(jié)構(gòu)適配以及濃度協(xié)同效應的調(diào)控，并通過實驗驗證復配體系的協(xié)同機制。圖2為復配協(xié)同機制的實驗驗證。由圖2可知，短鏈氟碳泡沫滅火劑復配協(xié)同體系的滅火效能顯著提升。

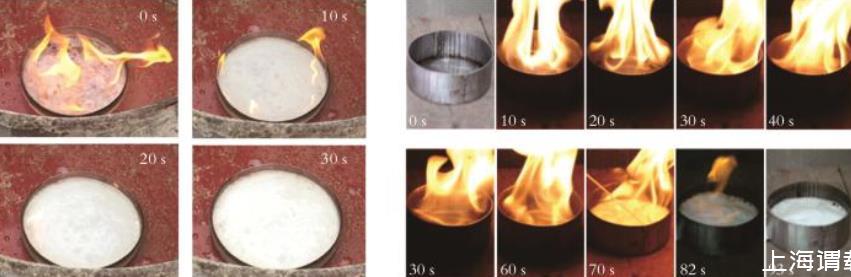

圖2   復配協(xié)同機制的實驗驗證

（a） AFFF滅火效果 （b） F?1滅火性能測試

1.2.1 組分類型匹配與結(jié)構(gòu)適配

通過結(jié)合離子型（陰/陽離子）氟碳表面活性劑與非離子型碳氫表面活性劑，突破單一組分性能極限，同時利用支鏈化、苯環(huán)引入等設計增強疏水鏈兼容性并抑制氟碳鏈結(jié)晶傾向。

1.2.2 濃度協(xié)同效應

優(yōu)化復配比例可顯著降低CMC，從而減少氟碳表面活性劑的用量（降幅可達30%～50%），同時維持或增強泡沫性能。

1.2.3 復配協(xié)同機制的實驗驗證

復配協(xié)同機制的實驗驗證需通過多尺度表征深入解析。M.Y.PENG等通過支鏈化C6全氟叔碳表面活性劑（PBAF）與CTAB的復配（物質(zhì)的量比為1∶10），顯著降低CMC至0.008 1 mmol/L，表面張力達18.9 mN/m；所制F?1滅火劑33.0 s可撲滅正庚烷火，其性能超越商用AFFF（47.0 s），且析液時間達234.0 s，表明短鏈支化復配體系兼具高效與環(huán)保特性。Z.H.LIU等設計了Y型雙短氟碳鏈表面活性劑（（FC6HC6）2?CHOSO3Na），其疏水端呈Y型結(jié)構(gòu)，可在氣/液界面形成致密單層，表面張力降至13.5 mN/m，并在環(huán)己烷表面實現(xiàn)0.5 s內(nèi)2.89 cm2的快速鋪展；復配滅火劑泡沫析液時間為1 396.0 s，30.0 s可滅火，證實雙短氟鏈Y型結(jié)構(gòu)高效環(huán)保。

2 短氟碳鏈界面行為的MD研究

2.1 界面體系的MD模擬與力場開發(fā)

2.1.1 MD研究內(nèi)容

MD模擬作為在分子層面解析復雜界面行為的強有力工具，通過數(shù)值求解牛頓運動方程追蹤粒子時空軌跡，能夠獲取難以通過實驗直接觀測的微觀動態(tài)信息與熱力學機制（如界面吸附構(gòu)型、表面壓分布及氫鍵網(wǎng)絡演化），可為揭示短氟碳鏈表面活性劑及其復配體系在氣/液界面的構(gòu)效關(guān)系、自組裝行為和泡沫穩(wěn)定機制提供獨特視角。該技術(shù)的可靠性核心依賴于4個要素：精確描述原子/分子相互作用的力場模型、基于經(jīng)典牛頓力學（或朗之萬/布朗動力學）的運動方程積分算法、合理的原子初始坐標與速度分布設定，以及通過熱浴/壓浴技術(shù)實現(xiàn)的環(huán)境參數(shù)（溫度、壓力）調(diào)控。該技術(shù)在短氟碳鏈復配體系研究中展現(xiàn)出突出優(yōu)勢，可動態(tài)解析吸附動力學與分子有序排列規(guī)律，闡明特殊界面膜的結(jié)構(gòu)與力學性質(zhì)。這些微觀機制的獲取不僅能彌補實驗觀測的局限，也成為優(yōu)化實驗設計和預測復雜體系性質(zhì)的重要互補手段。MD模擬憑借其提供原子尺度動態(tài)與靜態(tài)信息的核心優(yōu)勢，成為解析短氟碳鏈復配體系氣/液界面微觀行為的強有力工具。

2.1.2 MD模擬流程

短氟碳鏈復配體系的MD模擬研究依賴于嚴謹?shù)慕！⒕_的力場參數(shù)化與模型選擇及合理的模擬設置。在體系建模階段，初始結(jié)構(gòu)構(gòu)建可借助高效工具完成：PACKMOL基于迭代算法組裝復雜界面體系（如表面活性劑單層/脂質(zhì)雙層），Moltemplate支持高度自定義拓撲結(jié)構(gòu)參數(shù)化輸出，CHARMM?GUI則提供網(wǎng)頁化界面，簡化溶液/膜界面模型的搭建流程。模型建立的流程如圖3所示。

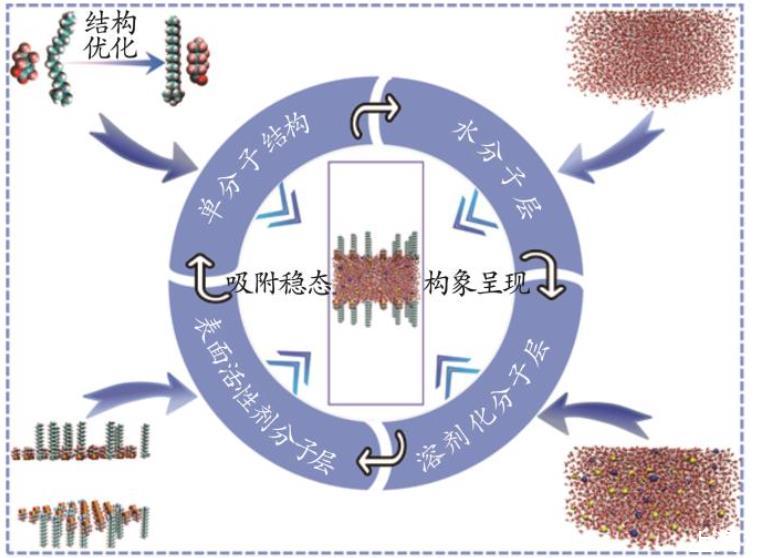

圖3   模型建立的流程

力場參數(shù)化與模型選擇是模擬的核心。針對含氟分子，需特別關(guān)注氟原子的高電負性、小范德華半徑及其獨特的“疏氟作用”，這要求對范德華參數(shù)和原子電荷進行高精度標定。參數(shù)化策略包括利用量子化學計算方法（例如，使用Sobtop程序進行Hessian矩陣分析）自動計算鍵角/二面角力常數(shù)；采用Gaussian軟件進行結(jié)構(gòu)優(yōu)化，并基于優(yōu)化后的結(jié)構(gòu)，利用Multiwfn程序通過靜電勢（如RESP電荷）擬合或原子偶極校正（ADCH）方法計算高精度原子電荷；力場參數(shù)則優(yōu)先從專用參數(shù)庫獲取，例如通過CGenFF服務器生成官方參數(shù)，或直接選用已參數(shù)化的非極化力場（如APPLE&P、OPLS?AA）。力場模型需根據(jù)研究的目標（如分辨率與效率要求）進行選擇，常見的力場模型有全原子（AA）、聯(lián)合原子（UA）和粗粒化（CG）。針對短氟碳鏈復配體系在氣/液界面的研究，經(jīng)典的全原子CHARMM力場因其對表面活性劑體系具有充分的驗證基礎和良好的可靠性而被廣泛采用。該力場的勢能函數(shù)全面，涵蓋鍵伸縮、鍵角彎曲、二面角扭轉(zhuǎn)、離平面振動等成鍵作用，以及由Lennard?Jones范德華勢和庫侖靜電勢主導的非鍵作用。

模擬設置的核心環(huán)節(jié)包括模擬引擎選擇、系綜設定、能量最小化與周期邊界條件設置，需根據(jù)體系特性與計算目標進行配置。

模擬引擎選擇：需依據(jù)體系特性和計算需求確定。GROMACS以高并行效率與廣泛力場支持適用于生物?材料交叉體系；NAMD擅長處理含金屬界面的大規(guī)模QM/MM模擬；OpenMM憑借強大的GPU加速能力支持極化力場開發(fā)；Desmond則針對有機分子體系的長時尺度采樣進行優(yōu)化。

系綜設定：需匹配目標物理環(huán)境。NPT（恒溫恒壓）系綜能反映常壓下體積弛豫過程，是研究溶液/界面體系（如氣/液界面吸附層結(jié)構(gòu)）的首選；NVT（恒溫恒容）系綜適用于固定體積下的性質(zhì)計算；NVE（微正則）系綜用于考察能量守恒過程。

能量最小化：此步驟用于消除初始構(gòu)象中的原子重疊和應力，是正式模擬前的必要準備。常采用的混合策略：先利用最速下降法（SD）快速釋放強排斥力，再切換到共軛梯度法（CG）進行精細優(yōu)化直至收斂。由于計算代價高，（準）牛頓法通常不適用于大型體系。

周期邊界條件設置：此步驟的關(guān)鍵在于規(guī)避虛假鏡像相互作用。界面體系法線方向（z軸）需預留足夠厚度的溶劑層，x?y平面尺寸應能容納分子聚集體的預期漲落范圍。一般而言，體系的最小鏡像距離應大于等于設定的非鍵相互作用截斷半徑，最終必須通過系統(tǒng)地改變盒子尺寸來驗證，確保關(guān)鍵性質(zhì)（如體相密度、界面張力）的計算結(jié)果達到收斂。
