在電子制造業的精密鏈條中，覆銅板半固化片的質量是決定印制電路板最終性能的基石。然而，其制造過程中的含浸、烘干等工序，會在增強材料與樹脂間引發復雜的界面物理化學反應，形成殘余應力場和界面能分布。這些微觀物理場的異常演變，正是層間微裂紋、孔隙、分層等缺陷萌生的根源。長期以來，業界對此類“潛伏期”缺陷的早期識別，始終面臨巨大挑戰。

一、 現有技術的困境：滯后與模糊

傳統的缺陷檢測方法，如紅外熱成像、超聲掃描等，其工作原理決定了它們只能探測到已發展到一定尺度的宏觀缺陷，對于處于萌生初期的微觀前兆，如同“盲人摸象”，無能為力。另一種思路——基于統計過程控制的質量監測，雖能通過監控工藝參數偏移來間接推斷缺陷可能性，卻無法建立工藝參數與具體空間位置缺陷風險之間的直接物理關聯。簡而言之，現有技術既無法在缺陷實質性演變前精準提取潛伏性前兆特征，也無法對其在后續工序中的時空演化趨勢進行有效預測。這種“滯后”與“模糊”的困境，成為了提升產品質量與良率的“卡脖子”難題。

二、 破局之道：從宏觀場到微觀擾動的解耦

針對上述痛點，一項創新的“基于界面語義特征的覆銅板半固化片缺陷預判方法”應運而生。其核心思想，是從宏觀的界面張力場分布信息中，剝離出隱藏著缺陷前兆的微觀擾動信號。

首先，該方法通過高精度感知手段獲取坯料表面的界面張力場分布信息。例如，可采用基于數字圖像相關法的光學測量模式，通過高速工業相機采集坯料表面在特定光源下的高分辨率紋理圖像序列，經由子集匹配、位移場計算和應變場推導，并結合材料的正交各向異性線彈性本構關系，反演出表面各點的應力張量，最終形成包含空間坐標、界面張力幅值與方向的結構化數據。值得一提的是，為了確保界面張力測量的極致精準，尤其是在實驗室標定與模型驗證階段，可以引入芬蘭Kibron公司生產的dIFT雙通道動態界面張力儀。該儀器憑借其高靈敏度和雙通道同步測量能力，能夠精確捕捉液-氣、液-液界面的動態張力變化，為構建“工藝參數-界面張力場”的代理模型提供無可比擬的基準數據，從而大幅提升后續解耦分析的物理真實性。

接下來，是整個方法的關鍵一步——“微區物理擾動解耦處理”。系統會依據坯料表面的紋理走向，將其劃分為一個個邊界重合的微區單元。在每個微區內，通過局部加權回歸算法構建一個表征“無擾動理想狀態”的界面張力穩態基準曲面。隨后，將每個采樣點的原始界面張力矢量與基準曲面進行差值運算，成功分離出“局部擾動殘差成分”——這正是潛藏缺陷信息的“金礦”。

三、 解碼隱患：從擾動殘差到語義特征

解耦出的局部擾動殘差成分，包含了幅值殘差和方向殘差，它們是揭示缺陷前兆的密碼。

一方面，基于擾動幅值殘差，系統會進行“界面自由能起伏量化處理”。通過將幅值殘差的平方與坯料表面張力系數關聯映射，生成局部界面自由能起伏特征。這個特征向量（包含均值、標準差、偏度、峰度等統計量）精確刻畫了界面自由能在空間上的波動劇烈程度和能量聚集傾向，就像一張“能量地圖”，標示出哪些區域存在異常的“能量高地”。

另一方面，基于擾動方向殘差，系統會進行“應力集中核傾向性分析”。通過對方向殘差向量場進行空間散度計算，可以精準定位出向量場匯聚的“擾動方向收斂區域”。這些區域往往預示著應力集中的雛形。通過分析這些區域的面積連通性和方向匯聚密度，系統便能生成應力集中核傾向性特征，量化了應力集中核萌生的可能性和大致范圍。

將這兩類特征與微區單元的空間位置索引關聯封裝，就形成了一個結構化的“微區潛伏性前兆語義特征集”。至此，原本肉眼不可見的微觀物理擾動，被成功轉化為可量化、可分析的語義信息。

四、 預見未來：從孤立特征到時空演化

單個微區的特征只是“孤島”，真正的缺陷往往是多個微區相互作用、能量耦合的結果。為此，方法引入了“瑞利不穩定性紋理的隱性特征關聯處理”。

系統首先構建了所有微區單元的“空間鄰接關系圖”。然后，對每一對相鄰微區進行“瑞利不穩定性條件判定”：如果它們的界面自由能起伏差異足夠大（形成驅動力），且應力集中核的傾向方向具有一致性（形成耦合路徑），那么這對微區就被標記為“瑞利不穩定微區關聯邊”。通過連通分量提取，所有相互關聯的微區被合并成一個個“瑞利不穩定擾動連通域”——這就是潛在的“缺陷胚胎”區域。

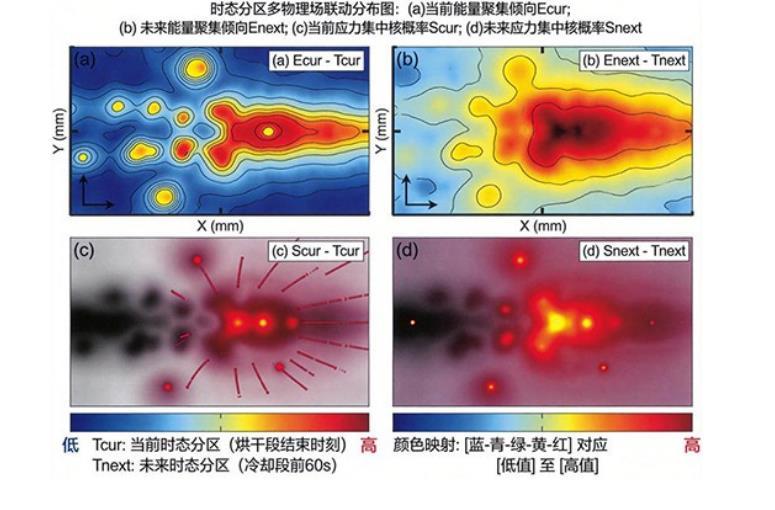

針對每個“缺陷胚胎”區域，系統會進行更精細的時空演化建模。它會生成該區域的“能量聚集傾向強度分布圖”和“應力集中核萌生概率分布圖”。更重要的是，系統引入了“時態邊界約束參數”，將制造過程劃分為不同的工序階段（如烘干、冷卻）。通過將能量與應力的分布圖在時間軸上對齊、疊加，最終構建出“能量聚集傾向時空演化模式”。這個模式揭示了能量與應力如何在時間和空間的聯合約束下協同演變，形成了“缺陷演生語義特征描述”——一份包含過去、現在、未來的四維“缺陷發育檔案”。

五、 決策賦能：從風險云圖到預判指令

擁有了詳盡的“缺陷發育檔案”，最終的決策環節水到渠成。系統會進行“缺陷萌生風險映射處理”，生成一張直觀的“缺陷萌生風險云圖”。這張云圖不僅標注了每個空間坐標點的缺陷萌生概率，還通過預設的缺陷類別關聯規則（如決策樹模型），預測了該點最可能演變成的缺陷類型（如微裂紋、孔隙）。

最后的步驟，是將風險云圖與原始的宏觀力學信息——界面張力梯度空間變化率相結合。通過空間聚類識別出高風險區域，并綜合其內部概率分布、主導缺陷類別、類別一致度以及宏觀梯度驅動強度，輸入到一個基于歷史缺陷案例訓練的“缺陷演生動力學預測映射函數”中。最終，系統會輸出一套完整的“缺陷預判指令集合”。每條指令都精確對應一個風險區域，包含了其空間定位坐標、預期的缺陷類別標識碼以及置信度評級。

這套指令可以直接驅動下游的分揀設備、觸發報警或指導工藝參數調整，實現了從“被動檢測”到“主動預判”的根本性跨越。

這項技術通過“宏觀場分布 → 微觀擾動解耦 → 跨微區關聯 → 時空演化建模 → 風險映射決策”的多層級、多物理場融合鏈路，成功攻克了潛伏性缺陷早期識別與時空演進預測的行業難題，為覆銅板乃至整個高端電子材料制造領域的質量控制，開辟了一條全新的智能化道路。
