合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同PQAI溶液靜態(tài)/動(dòng)態(tài)表面張力變化及對(duì)脈動(dòng)熱管性能影響（二）
> ?超微量天平在三類主流化學(xué)分析中的稱量應(yīng)用與實(shí)測(cè)數(shù)據(jù)、控制方案
> 新型助排劑配方組分、對(duì)表/界面性能的影響及助排效果（一）
> 干濕循環(huán)試驗(yàn)：不同表面張力下土壤裂隙的發(fā)展演化機(jī)理（二）
> 抗胃環(huán)境脅迫的高穩(wěn)定性玉米內(nèi)源組分乳液制備步驟及界面張力測(cè)定
> 如何有效避免釹鐵硼磁體擴(kuò)散源成分偏析
> 海上抗超高溫低滲透儲(chǔ)層鉆開液配方設(shè)計(jì)及應(yīng)用效果（一）
> 不動(dòng)桿菌菌株XH-2產(chǎn)生物表面活性劑發(fā)酵條件、性質(zhì)、成分研究（二）
> 10種常用表面活性劑水溶液的表面張力測(cè)定、泡沫的產(chǎn)生和測(cè)試（二）
> 界面張力為22mN/m的柴油-水分離濾紙振動(dòng)特性研究（三）
推薦新聞Info
-
> 稠油-氣混合體系界面張力預(yù)測(cè)的理論方法——等張比容法、密度泛函和線性梯度
> 界面張力與CO?混相驅(qū)采收率提升之間的關(guān)聯(lián)性研究
> 微尺度反射式表面光散射實(shí)驗(yàn)系統(tǒng)數(shù)據(jù)處理與結(jié)果分析
> 微尺度反射式表面光散射實(shí)驗(yàn)系統(tǒng)的研制與驗(yàn)證
> 基于可控微通道的表面光散射法流體表面張力測(cè)量
> 油田采油及酸化用多功能解堵劑制備及作用
> GABA-維生素D神經(jīng)保護(hù)組合物中中鏈甘油三酯與改性磷脂的界面張力研究
> 基于疏水締合聚合物的新型攜砂液：性能優(yōu)化、降黏機(jī)理與現(xiàn)場(chǎng)試驗(yàn)
> 一種新型降黏攜砂液的配方、性能與現(xiàn)場(chǎng)應(yīng)用效果分析
> 針對(duì)樁斜139塊稠油油藏：一種降黏-防砂一體化攜砂液的研制與效果評(píng)價(jià)
面向水基農(nóng)藥制劑的新型表面活性劑TPGS-X-M動(dòng)靜態(tài)表面張力及性能研究
來源：農(nóng)藥學(xué)學(xué)報(bào) 瀏覽 186 次 發(fā)布時(shí)間:2026-05-26
2 結(jié)果與分析
2.1 表面活性劑TPGS-X-M的靜態(tài)表面張力
通過不同表面活性劑水溶液的靜態(tài)表面張力曲線 (圖1)，可以得到表面活性劑的cmc和γCMC (臨界表面張力)。從表2數(shù)據(jù)可以看出，TPGS-750-M的γCMC最小，TPGS-1900-M的γCMC最大，但兩者差值僅為3.766 mN/m。表面活性劑的cmc值約為5.00 g/L，因此在使用時(shí)用量應(yīng)大于5.00 g/L。

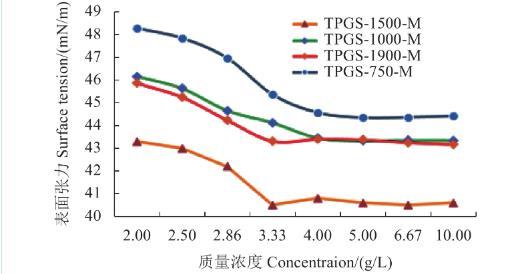

圖 1 不同表面活性劑在水溶液中的表面張力 (25 ℃)
表 2 不同表面活性劑的cmc和γCMC值 (25 ℃)
|
表面活性劑 Surfactant |
臨界膠束濃度 Critical micelle concentration, cmc/(g/L) |
臨界表面張力 Critical surface tension, γCMC/(mN/m) |
|---|---|---|
| TPGS-750-M | 3.33 | 40.578 |
| TPGS-1000-M | 3.33 | 43.316 |
| TPGS-1500-M | 4.00 | 43.456 |
| TPGS-1900-M | 5.00 | 44.344 |
2.2 表面活性劑TPGS-X-M的動(dòng)態(tài)表面張力
動(dòng)態(tài)表面張力 (DST) 是指表面活性劑在達(dá)到平衡吸附前某一時(shí)刻的表面張力，表示表面活性劑分子在氣液界面的吸附速度，一般分為誘導(dǎo)區(qū)、快速下降區(qū)、介平衡區(qū)和平衡區(qū)4個(gè)階段。通過圖2可以看出，表面活性劑的動(dòng)態(tài)表面張力曲線的下降趨勢(shì)與FS3000類似，其中TPGS-1000-M、TPGS-1500-M和TPGS-1900-M在1 249.3 ms時(shí)的動(dòng)態(tài)表面張力下降的趨勢(shì)較商品化分散劑FS3000更大，因此與FS3000相比，新合成的表面活性劑更具一定優(yōu)勢(shì)。

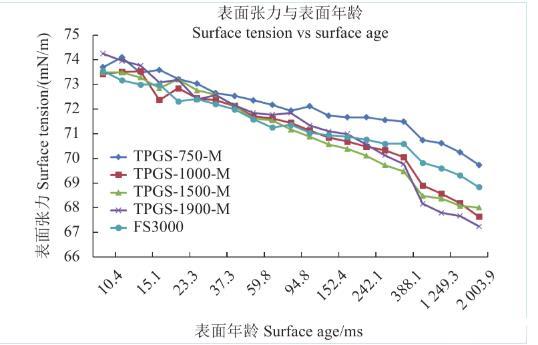

圖 2 不同表面活性劑稀釋10 000倍時(shí)的動(dòng)態(tài)表面張力
2.3 20%乙螨唑懸浮劑的性能參數(shù)
通過靜態(tài)表面張力測(cè)試結(jié)果可知：TPGS-750-M具有最低的cmc值，但與其他表面活性劑相比差值不大；TPGS-750-M和TPGS-1000-M的水溶性較差，40 ℃下貯存24 h才可以完全溶解，而TPGS-1500-M和TPGS-1900-M在水溶液中40 ℃下15min即可完全溶解，因此選擇TPGS-1500-M和TPGS-1900-M進(jìn)行劑型配方試驗(yàn)。
采用TPGS-1500-M和TPGS-1900-M制備的20%乙螨唑懸浮劑經(jīng)冷凍、熱貯后，不析水、不分層、流動(dòng)性良好，懸浮率和有效成分含量合格 (表3)，與采用FS3000為分散劑制備的懸浮劑的粒徑、懸浮率、有效成分含量、分散性、熱貯穩(wěn)定性以及低溫穩(wěn)定性相當(dāng)，因此，新型表面活性劑TPGS-1500-M、TPGS-1900-M有望作為懸浮制劑的分散劑使用。
表 3 不同劑型配方的理化參數(shù)
|
理化參數(shù) Physical and chemical parameters |
配方1 Formula 1 |
配方2 Formula 2 |
配方3 Formula 3 |
|---|---|---|---|
| 粒徑 Particle size/μm |
D10: 0.657 D50: 1.369 D90: 3.266 |
D10: 0.643 D50: 1.382 D90: 3.268 |
D10: 0.658 D50: 1.347 D90: 3.246 |
| 懸浮率 Suspension rate/% | 99 | 99 | 99 |
| 有效成分含量 Active ingredient content/% | 19.98 | 20.01 | 19.99 |
| 分散性 Suspensibility | 良 Good | 良 Good | 良 Good |
| 熱貯穩(wěn)定性 Thermal storage stability | 良 Good | 良 Good | 良 Good |
| 低溫穩(wěn)定性 Low temperature stability | 良 Good | 良 Good | 良 Good |
3 結(jié)論
本文使用DL-α-生育酚為中間體經(jīng)兩步酯化反應(yīng)合成得到了4種新型非離子表面活性劑，通過核磁共振譜和紅外光譜確定了其結(jié)構(gòu)，測(cè)定了其cmc和動(dòng)態(tài)表面張力，并以其為分散劑制備了20%乙螨唑懸浮劑，測(cè)試部分理化性質(zhì)指標(biāo)。靜態(tài)表面張力測(cè)試結(jié)果表明，EO鏈的長(zhǎng)度對(duì)cmc值的影響不大，在0.5%左右；動(dòng)態(tài)表面張力測(cè)試結(jié)果顯示，合成的表面活性劑動(dòng)態(tài)表面張力下降的趨勢(shì)較FS3000更大，有一定的優(yōu)勢(shì)。通過對(duì)20%乙螨唑懸浮制劑的粒徑、懸浮率、有效成分含量、分散性、熱貯穩(wěn)定性以及低溫穩(wěn)定性分析結(jié)果表明，合成的表面活性劑TPGS-1500-M和TPGS-1900-M與FS3000具有類似的作用，有望作為分散劑使用。與傳統(tǒng)表面活性劑相比，制備TPGS-1500-M和TPGS-1900-M所需的原料DL-α-生育酚是天然產(chǎn)品維生素E的水解產(chǎn)物，存在非顯著的水生毒性、良好的環(huán)境友好性和生物相容性的潛能，在水基性農(nóng)藥制劑中具有進(jìn)一步研究的價(jià)值。
