合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 避免液滴表面張力影響吸附，研發(fā)可提升水霧降塵效果的公路施工用降塵設(shè)備
> 篩選常用、經(jīng)濟且可抑制低階煤煤塵的表面活性劑（二）
> 烷基糖苷檸檬酸單酯二鈉鹽水溶液的動態(tài)表面張力測定及影響因素（上）
> 羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應(yīng)用（三）
> 基于表面光散射法的棕櫚酸甲酯/乙酯高溫表面張力與黏度測量（二）
> 正構(gòu)烷烴與異構(gòu)烷烴比哪個界面張力高？界面張力對?異構(gòu)烷烴的影響
> 不同PQAI溶液靜態(tài)/動態(tài)表面張力變化及對脈動熱管性能影響（二）
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（三）
> 表面活性劑復(fù)配對煤塵潤濕性的協(xié)同效應(yīng)研究
> 納米氧化鋁可提高BOPP薄膜表面張力，增強薄膜印刷適用性
推薦新聞Info
-
> 從臨界表面張力和臨界膠束濃度角度分析藥液潤濕障礙
> 常規(guī)殺蟲劑藥液表面張力及臨界膠束濃度對葉面潤濕性的影響
> 蠟晶對油水、蠟水及蠟油界面張力影響的耗散粒子動力學(xué)研究
> 不同蠟含量下油水界面石蠟結(jié)晶行為及其對界面張力的影響
> 個人護理品中D?的綠色替代：基于動態(tài)表面張力與感官評價的研究
> 面向2027歐盟禁令的個人護理品D?替代原料的兼容性與配方穩(wěn)定性研究
> 電場?磁性破乳劑聯(lián)合破乳：界面張力動態(tài)變化對油滴聚集行為的影響
> 磁性破乳劑PCNF強化電絮凝去除乳化油廢水COD與油分的實驗研究
> 電化學(xué)?磁性破乳聯(lián)合體系處理乳化油廢水：工藝優(yōu)化與界面張力調(diào)控機制
> 高表面張力之困與破局：鎵基液態(tài)金屬柔性傳感材料的制備演進
聯(lián)結(jié)基對磺酸鹽型雙子表面活性劑界面行為及泡沫穩(wěn)定性的作用機制（三）
來源：石油學(xué)報(石油加工) 瀏覽 756 次 發(fā)布時間:2026-01-21
2.2 D2Cn系列表面活性劑的界面活性
用旋滴法測量了遼河原油分別加入4種D2Cn 水溶液后的油-水界面張力，并與油田常用的表面活性劑PS、AOS作比較，結(jié)果列于表4。表中所列數(shù)據(jù)均是油-水界面張力動態(tài)曲線上的最低值。
表4 遼河原油分別加入4種 D2Cn 水溶液后的油-水界面張力
| Surfactant | γ/(mN·m-1) | |||
|---|---|---|---|---|
| 0.1% Surfactant | 0.3% Surfactant | 0.1% Surfactant+0.5% Na2CO3 | 0.3% Surfactant+0.5% Na2CO3 | |
| PS | 0.2071 | 0.2682 | 0.0943 | 0.0773 |
| AOS | 0.3090 | 0.3131 | 0.0971 | 0.1022 |
| D2C2 | 0.1022 | 0.1082 | 0.0571 | 0.0621 |
| D2C4 | 0.1822 | 0.1423 | 0.1032 | 0.0811 |
| D2C6 | 0.1533 | 0.1792 | 0.0841 | 0.1352 |
| D2C8 | 0.1151 | 0.1642 | 0.0332 | 0.0451 |
由表4可以看出，遼河原油加入D2Cn水溶液后的油-水界面張力均低于加入油田常用表面活性劑PS、AOS的，表明D2C系列的界面活性高。在實驗采用的4種雙子表面活性劑及4種不同用量中，質(zhì)量分?jǐn)?shù)為0.1%、加堿質(zhì)量分?jǐn)?shù)為0.5%的D2C界面活性最高。
由表4還可知聯(lián)結(jié)基對D2Cn系列界面活性影響的趨勢，即隨著聯(lián)結(jié)基團長度的增加，體系油-水界面張力先增加后降低。這是因為當(dāng)其聯(lián)結(jié)基團較短時(如D2C2，D2C4)，長度小于斥力所造成的2個離子頭基間的平衡距離，聯(lián)接基團鏈被完全拉直，其空間位阻隨基團長度增加而增大，表面活性劑分子在油-水界面排列比較疏松，因此界面活性降低;當(dāng)其聯(lián)結(jié)基團長度較長時(如D2C6，D2C8)，長度大于2個離子頭基間的平衡距離，聯(lián)接基團將卷曲，柔性增強，表面活性劑分子在油-水界面的排列更緊密，降低界面張力的能力增強
2.3 D2Cn系列表面活性劑的泡沫性能
常溫下4種D2Cn 質(zhì)量分?jǐn)?shù)為0.2%的水溶液的初始起泡體積與泡沫半衰期列于表5。
表5 D2C系列水溶液的初始起泡體積(V0)與泡沫半衰期(t1/2)
| Surfactant | V0/mL | t1/2/s |
|---|---|---|
| SDBS | 390 | 90 |
| SDS | 900 | 421 |
| D2C2 | 1070 | 453 |
| D2C4 | 1060 | 483 |
| D2C6 | 980 | 381 |
| D2C8 | 920 | 306 |
一般來說，當(dāng)表面活性劑分子中的非極性基為芳香基時，由于其分子形狀的不規(guī)則，如果不摻加穩(wěn)泡劑，則起泡小，穩(wěn)泡性差。但由表5可知，D2Cn系列表面活性劑分子中雖然帶有芳香基，但起泡性能及泡沫穩(wěn)定性卻大大提高，這主要是因為D2Cn系列的疏水基為仲辛基，支化度較高，表面活性大，容易起泡的緣故。
由表5可知，聯(lián)接基長度對支鏈?zhǔn)杷溞碗p子表面活性劑泡沫半衰期的影響趨勢與文獻報道的直鏈?zhǔn)杷溞碗p子表面活性劑的有所不同。隨著聯(lián)結(jié)基中亞甲基數(shù)目的增多，初始起泡體積降低，泡沫半衰期先增加后降低。這主要是因為表面活性劑的起泡能力與其表面張力密切相關(guān)，故初始起泡體積與表面張力的變化趨勢一致，隨著聯(lián)結(jié)基的增長而降低;泡沫的穩(wěn)定性則取決于液膜的強度及液膜的排液速率，當(dāng)其聯(lián)結(jié)基團較短時(如D2C2、D2C4)，聯(lián)結(jié)基長度的增加有利于離子頭基間的靜電斥力減少，聯(lián)接基團的柔順性增加，表面活性劑分子在氣-液界面的排列更緊密，液膜強度增大。當(dāng)聯(lián)結(jié)基長度繼續(xù)增加時(如D2C6，D2C8)，疏水鏈本身為高度支化的碳鏈，整個分子的空間位阻成為影響分子在界面排列的主要因素，分子排列疏松，液膜強度下降，泡沫穩(wěn)定性降低。
溫度會影響表面活性劑溶液的初始起泡體積和泡沫半衰期。不同溫度下D2C質(zhì)量分?jǐn)?shù)為0.2%的水溶液的初始起泡體積和泡沫半衰期隨溫度的變化分別見圖1、圖2。

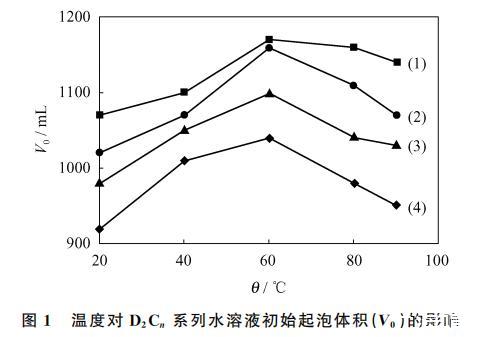

圖1 溫度對 D2Cn 系列水溶液初始起泡體積(V0)的影響

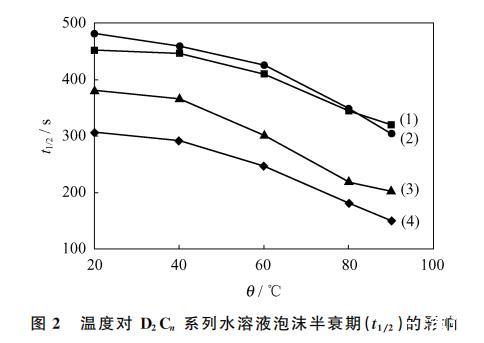

圖2 溫度對D2C系列水溶液泡沫半衰期(t1/2)的影響
由圖1和圖2可知，隨著溫度的升高，D2C水溶液的初始起泡體積先增加，在60℃達到最大值后又有所下降，但是上升和下降的幅度不大;隨著溫度的上升，D2C水溶液的泡沫半衰期顯著下降。這是由于在一定的溫度范圍內(nèi)，隨著溫度的升高，液體膨脹，分子間距離增大，表面活性劑分子動能增加，易擺脫水的束縛逃逸到水面，表面吸附量增加，起泡能力增強。另外，泡沫在低溫和高溫下的衰變過程不同。低溫時，主要是氣體擴散過程;高溫時，由于最上面的泡膜上側(cè)總是向上凸的，這種彎曲面有利于蒸發(fā)，溫度越高蒸發(fā)越快，液膜越來越薄，最后自行破滅，因此泡沫破滅由頂端開始。從起泡體積和泡沫半衰期隨溫度的變化曲線來看，D2C系列中D2C2的變化趨勢最為平緩，即抗溫能力最好。
3 結(jié)論
(1)合成了疏水鏈帶支鏈、不同聯(lián)結(jié)基的磺酸鹽型雙子表面活性劑D2C。
(2)與傳統(tǒng)單基表面活性劑相比，D2Cn的CMC降低了1~2個數(shù)量級。D2Cn的γCMC與CMC值均隨其分子中聯(lián)結(jié)基長度的增加而增大。遼河原油加入D2Cn后的油-水界面張力隨D2Cn中聯(lián)結(jié)基長度的增加先增加后降低。
(3) D2Cn 系列雙子表面活性劑具有良好的泡沫性能。隨著D2C的聯(lián)結(jié)基長度的增加，其水溶液初始起泡體積降低，泡沫半衰期先增加后降低，影響趨勢與含直鏈?zhǔn)杷湹碾p子表面活性劑有所不同。 D2Cn 系列表面活性劑在 60°C 時起泡體積最大，泡沫半衰期隨溫度的升高而顯著降低，D2C2的泡沫耐溫性最好。
