合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 二維單液膜雙氣液界面表面張力模型構建及MPS數值模擬研究
> 表面張力與黏性對單液膜氣泡變形、聚并及連接過程影響的數值研究
> 從臨界表面張力和臨界膠束濃度角度分析藥液潤濕障礙
> 常規殺蟲劑藥液表面張力及臨界膠束濃度對葉面潤濕性的影響
> 蠟晶對油水、蠟水及蠟油界面張力影響的耗散粒子動力學研究
> 不同蠟含量下油水界面石蠟結晶行為及其對界面張力的影響
> 個人護理品中D?的綠色替代：基于動態表面張力與感官評價的研究
> 面向2027歐盟禁令的個人護理品D?替代原料的兼容性與配方穩定性研究
> 電場?磁性破乳劑聯合破乳：界面張力動態變化對油滴聚集行為的影響
> 磁性破乳劑PCNF強化電絮凝去除乳化油廢水COD與油分的實驗研究

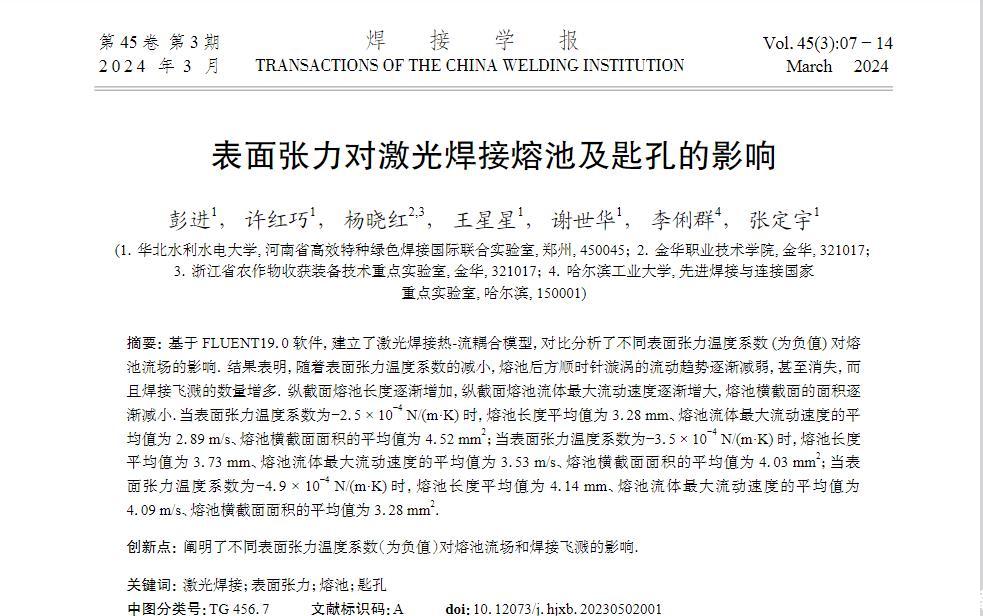

不同表面張力溫度系數對激光焊接熔池流場的影響
來源：焊接學報 瀏覽 1349 次 發布時間:2024-08-07
基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表面張力溫度系數(為負值)對熔池流場的影響。

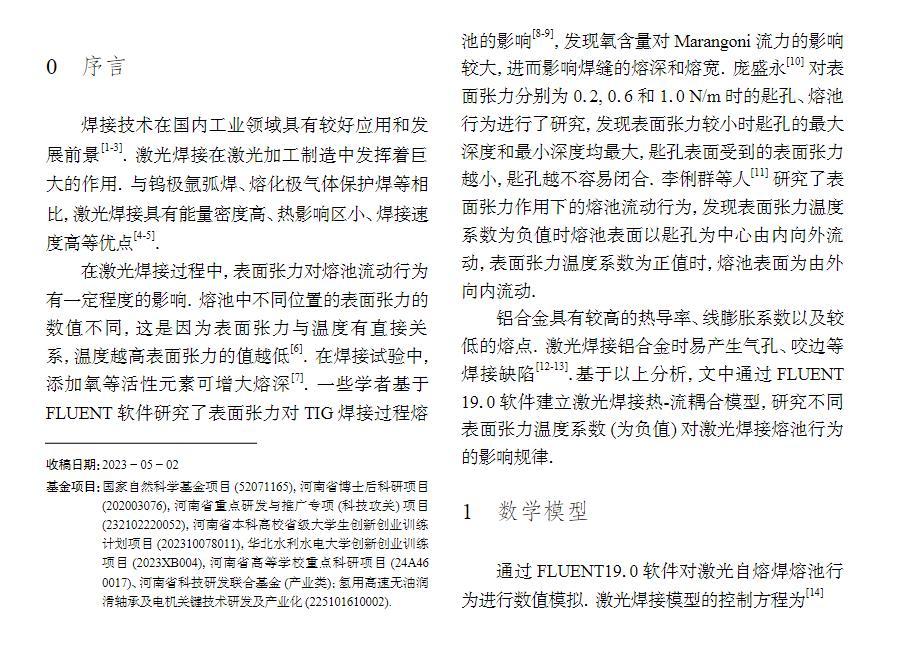

結果表明，隨著表面張力溫度系數的減小，熔池后方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數量增多.縱截面熔池長度逐漸增加，縱截面熔池流體最大流動速度逐漸增大，熔池橫截面的面積逐漸減小。當表面張力溫度系數為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當表面張力溫度系數為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當表面張力溫度系數為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
